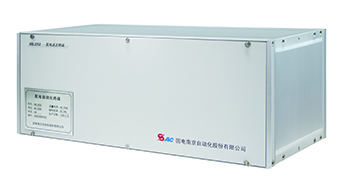

DSL3250系列配电自动化终端是针对环网柜、小型开闭所、配电站、柱上开关、断路器等一次设备而开发的终端产品，可实现单条或多条线路的“二遥”、“三遥”信息的采集、控制与上送，实现故障检测、故障区域定位、隔离及非故障区域恢复供电等功能。
|
型号 |
类别 |
应用供电区域及场合 |
|
|
DSL3252 |
三遥箱式DTU |
B、C、D |
开闭所、开关站、配电室、环网单元、箱式变电站 |
|
DSL3251 |
三遥箱式FTU |
A+、A、B |
主干供电线路、联络开关和特别重要的分段开关 |
|
DSL3252-S |
二遥标准型箱式DTU |
B、C、D |
电缆配电线路环网单元、箱式变电站 |
|
DSL3251-S |
二遥标准型箱式FTU |
B、C、D |
普通分段开关、柱上开关 |
|
DSL3251-A |
二遥动作型箱式FTU |
A、B、C、D |
重要分支以及用户分界点、具备三段式过流保护配合条件的馈线分段开关 |
|
项目名称 |
指标类别 |
参考指标 |
|
交流采样 |
电压输入 |
220V/100V 50Hz |
|
电流输入 |
1A/5A 50Hz |
|
|
电压电流采样精度 |
0.5级 |
|
|
有功无功采样精度 |
1.0级 |
|
|
每个标准AC插件检测 |
3U9I |
|
|
开关量输入 |
防抖时间能力 |
10-60000ms可调 |
|
SOE分辨率 |
小于2ms |
|
|
最大支持 |
80路遥信输入 |
|
|
控制量输出 |
最大支持 |
24路 |
|
输出方式 |
继电器常开接点 |
|
|
接点容量 |
AC250V/8A |
|
|
AC380V/4A |
||
|
DC48V/10A |
||
|
电源与功耗 |
整机功耗 |
<25W |
|
电源模块 |
智能电容管理，定时自动或遥控活化电池 |
|
|
后备电源 |
配置高性能免维护蓄电池 |
|
|
通讯接口 |
工业以太网接口 |
2个 |
|
RS485接口 |
2个 |
|
|
RS232接口 |
2个 |
|
|
规约 |
IEC101、104、IEC61850、CDT、Modbus、DNP3.0 |
|
|
对时 |
SNTP |
|
|
适应环境 |
环境温度 |
-45℃到85℃ |
|
电磁兼容等级 |
4级 |
◆ 高防护等级，防尘、防湿、放盐雾
◆ 航空插头方便快捷、安全高效
◆ 灵活配备无线或交换机模块，满足现场运行
◆ 手持式终端的应用，便于定值参数设置
◆ 装置低功率同时配备超级电容
◆ 集中式管理软件利用无线网络平台对覆盖区域内的装置集中管理
