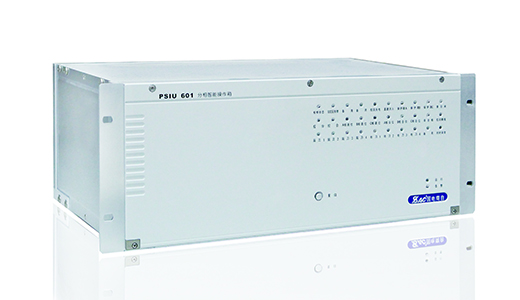

    PSIU 601分相智能操作箱
    产品概述

    ◆ 用于智能变电站的数字化过程层装置

    ◆ 可配合分相断路器,实现其数字化及智能化要求

    ◆ 具备8路光纤100M以太网口接口,通过灵活配置,可兼容组网、点对点连接方式,满足不同电压等级、不同间隔的通信接口要求

    ◆ 多种二次操作回路功能,包含跳合闸、压力闭锁、防跳、控回断线、三相不一致等常规二次操作回路

    ◆ 采用IEC 61850-8-1 GOOSE通信服务

    ◆ 采用了公司EDP通用平台,具有公司EDP通用平台的特色和主要技术性能

    应用概述

     适用于分相断路器的智能数字化接口

     包括2个子型号

    · PSIU 601GC-B-S:分相智能终端基本型号

    · PSIU 601GC-B-E:PSIU 601GC-B-S基础上扩展了IO数量

    · PSIU-601IL1-G:光以太网接口为LC接口

    产品功能

    功能

    产品型号

    PSIU 601GC-B-S

    PSIU 601GC-B-E

    PSIU-601IL1-G

    三相开关跳闸







    分相开关跳闸

    *

    *

    *

    MU功能







    主变本体终端







    主变本体保护







    母线刀闸控制







    直流量采集

    *

    *

    *

    二次操作回路

    *

    *

    *

    ST以太网口

    *

    *



    LC以太网口





    *


    技术特点

    序号

    名称

    主要技术数据

    录波、通讯、对时、界面、安装

    1

    事件记录

    1000

    2

    通讯接口

    光纤以太网

    3

    通讯规约

    DL/T 860.81 GOOSE

    4

    对时方式

    IRIG-B,IEC 61588

    5

    安装尺寸

    4U19 ”机箱  ,451.6W×177H×291L

    采样及对时精度

    1

    直流测量精度

    4-20mA采集误差:不超过± 0.5%

    0-5V采集误差:不超过± 0.5%

    2

    对时精度

    <1ms

    3

    跳合闸动作时间

    7ms(从收到GOOSE报文到节点输出)

    4

    开入回路响应时间

    小于10ms(从硬节点开入到GOOSE报文输出,含消抖时间)

    光纤以太网通信接口

    1

    光纤种类

    62.5/125μm多模光纤,工作波长1310nm

    2

    光纤接口

    ST接口、LC接口

    3

    发送功率

    -20-14dbm

    4

    接收灵敏功率

    -31-14dbm

    5

    传输距离

    1.5km

    6

    接口数量

    8

    7

    接口规约

    DL/T 860.81,GOOSE


    工程案例
