◆ 保护、监视和控制功能一体化
◆ 支持电力行业通信标准DL/T 860
◆ 支持电力行业通信标准DL/T 667-1999
◆ 采用了公司EDP通用平台，具有公司EDP通用平台的特色和主要技术性能
◆ 支持前接线前显示要求，可应用在预制舱等特殊场合
◆ 适用于110kV及以上电压等级断路器保护或母联保护

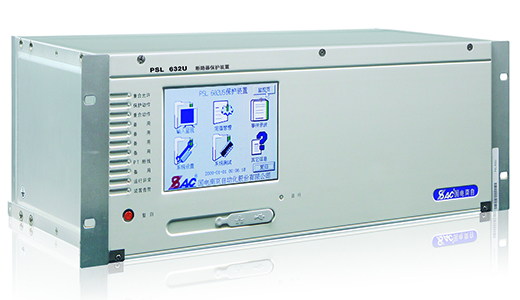

◆ 包括 PSL 631U、PSL 632U、PSL 633U三个子系列
· PSL 631U适用于单断路器接线方式的断路器保护。
· PSL 632U适用于一个半断路器接线方式的断路器保护。
· PSL 633U适用于母联断路器的充电过流保护。
|
ANSI代码 |
产品型号 |
|||
|
631U |
632U |
633U |
||
|
相过流保护 |
51 |
* |
* |
* |
|
零序过流保护 |
51N |
* |
* |
* |
|
单相/三相一次重合闸 |
79 |
* |
* |
|
|
三相不一致保护 |
|
* |
* |
|
|
同期合闸 |
25 |
* |
* |
|
|
故障录波 |
|
* |
* |
* |
|
故障定位 |
|
|
|
|
|
CT断线 |
|
* |
* |
* |
|
PT断线 |
|
* |
* |
|
|
应用范围 |
≥110 kV |
|||
|
序号 |
名称 |
主要技术数据 |
||
|
输入输出接口资源 |
||||
|
1 |
模拟量输入 |
4~10路 |
||
|
2 |
开关量输入 |
7~20路 |
||
|
3 |
开关量输出（信号） |
15路 |
||
|
4 |
开关量输出（跳闸） |
7~18路 |
||
|
录波、通讯、对时、界面、安装 |
||||
|
1 |
故障录波 |
128次 |
||
|
2 |
事件记录 |
500次 |
||
|
3 |
录波格式 |
COMTRADE |
||
|
4 |
通讯接口 |
双以太网、双485、三以太网 |
||
|
5 |
通讯规约 |
DL/T 667-1999和DL/T 860 |
||
|
6 |
对时 |
空接点、有源24V、RS485三种接口，均支持IRIG-B格式时间码对时 |
||
|
7 |
人机界面 |
320 x 240液晶点阵 |
||
|
8 |
安装尺寸 |
|||
|
主要保护技术指标 |
||||
|
1 |
交流输入回路精确工作范围 |
相电压：0.2V--120V |
||
|
同期电压：0.3V--120V |
||||
|
电流：0.04In--40In |
||||
|
2 |
模拟量测量精度 |
电流相对误差不大于2.5%或绝对误差不大于0.01IN 电压相对误差不大于2.5%或绝对误差不大于0.002UN |
||
|
3 |
整组动作时间 |
重合闸动作时间误差小于40ms 其余保护动作时间误差小于30ms |
||
|
4 |
自动重合闸 |
检同期元件角度误差：不大于±3度 |
||
|
数字化站接口 |
||||
|
1 |
数据标准 |
DL/T 860.92组网及点对点，GB/T 20840.8/F53 |
||
|
2 |
信号 |
点对点或组网模式下的GOOSE开入开出 |
||
|
3 |
采样模式 |
传统采样与 GOOSE开入开出组合； 传统采样与 传统开入开出组合； 数字采样与 GOOSE开入开出组合； |
||
|
4 |
对时方式 |
光纤B码、SNTP、IEC 61588 |
||
