◆ 继承了PST 1200优点的新产品
◆ 波形对称制动原理，快速、准确识别区内故障和励磁涌流
◆ 支持电力行业通信标准DL/T 667-1999
◆ 支持电力行业通信标准DL/T 860.81、DL/T 860.92
◆ 采用了公司EDP通用平台，具有公司EDP通用平台的特色和主要技术性能
◆ 适用于220kV~750kV电压等级电力变压器保护
◆ 支持前接线前显示要求，可应用在预制舱等特殊场合

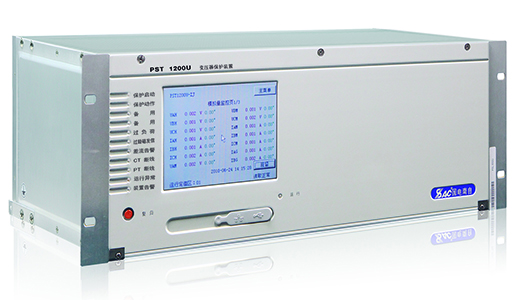

◆ 包括三个型号：PST 1200U、PST 1210U、PST 1206U
◆ PST 1200U用于220kV~500kV电气量保护
◆ PST 1210U用于变压器、电抗器非电量保护
◆ PST 1206U用于变压器失灵保护
|
保护功能 |
ANSI代码 |
PST 1200U |
PST 1210U |
PST 1206U |
|
纵差差动速断 |
87U |
* |
|
|
|
纵差差动保护 |
87T |
* |
|
|
|
纵差故障分量差动 |
87T |
* |
|
|
|
分相差动速断 |
87U |
* |
|
|
|
分相差动 |
87T |
* |
|
|
|
分相故障分量差动 |
87T |
* |
|
|
|
分侧差动保护 |
87T |
* |
|
|
|
低压侧小区差动 |
87T |
* |
|
|
|
相间阻抗保护 |
21P |
* |
|
|
|
接地阻抗保护 |
21N |
* |
|
|
|
过激磁保护 |
24 |
* |
|
|
|
复压方向过流保护 |
67P |
* |
|
|
|
复压过流保护 |
50P |
* |
|
|
|
零序方向过流保护 |
67N |
* |
|
|
|
零序过流保护 |
50N |
* |
|
|
|
间隙保护 |
50N |
* |
|
|
|
零序过压保护 |
59N |
* |
|
|
|
过流保护 |
50/51 |
* |
|
|
|
过负荷告警 |
49T |
* |
|
|
|
CT 断线告警 |
|
* |
|
|
|
PT断线告警 |
|
* |
|
|
|
差流越限告警 |
|
* |
|
|
|
非电量保护 |
|
|
* |
|
|
失灵保护 |
50BF |
|
|
* |
|
故障录波 |
FR |
* |
* |
* |
|
序号 |
名称 |
主要技术数据 |
||
|
输入输出接口资源 |
||||
|
1 |
模拟量输入 |
48路 |
||
|
2 |
开关量输入 |
21路 |
||
|
3 |
开关量输出（信号） |
14路 |
||
|
4 |
开关量输出（跳闸） |
32 |
||
|
录波、通讯、对时、界面、安装 |
||||
|
1 |
故障录波 |
128次 |
||
|
2 |
事件记录 |
500次 |
||
|
3 |
录波格式 |
COMTRADE |
||
|
4 |
通讯接口 |
三以太网（RJ45或LC） |
||
|
5 |
通讯规约 |
DL/T 667-1999 和DL/T 860 |
||
|
6 |
对时 |
空接点、有源24V、IRIG-B、IEC 61588 |
||
|
7 |
人机界面 |
320 x 240彩色触摸屏 |
||
|
8 |
安装尺寸 |
4U高 19”机箱，451.6W x 177H x 291L |
||
|
主要保护技术指标 |
||||
|
1 |
交流输入回路精确工作范围 |
相电压：0.2V-200V |
||
|
零序电压：0.2V-600V |
||||
|
电流：0.04In-40In |
||||
|
2 |
模拟量测量精度 |
误差：不超过±2% |
||
|
3 |
差动整组动作时间 |
差动速断保护（1.5倍定值）：不大于20ms |
||
|
差动保护（1.5倍定值）：不大于30ms |
||||
|
4 |
后备整组动作时间 |
动作时间误差：小于40ms或1% |
||
|
数字化站接口 |
||||
|
1 |
采样数据标准 |
DL/T 860.92组网及点对点 |
||
|
2 |
开关量数据标准 |
DL/T 860.81组网及点对点 |
||
|
3 |
光纤类型 |
多模（中心波长1310nm） |
||
|
4 |
接口类型 |
LC |
||
|
5 |
发送功率 |
-20～-14dBm |
||
|
6 |
接收灵敏功率 |
-31～-14dBm |
||
