◆ 保护、监视功能一体化
◆ 支持电力行业通信标准DL/T 667-1999
◆ 支持电力行业通信标准DL/T 860.81、DL/T 860.92
◆ 采用了公司EDP通用平台，具有公司EDP通用平台的特色和主要技术性能
◆ 支持前接线前显示要求，可应用在预制舱等特殊场合
◆ 包括四个型号：

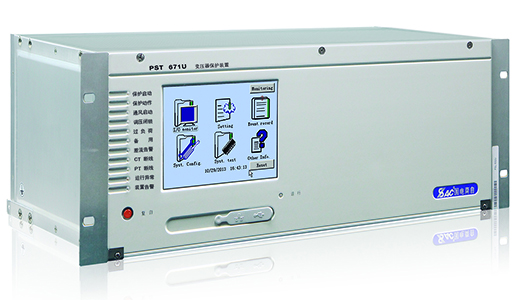

． PST 671U用于110kV及以下主后一体保护
． PST 671UA用于差动保护
． PST 671UB用于高(中)压侧后备保护
．PST 671UC用于低压侧后备保护
|
保护功能 |
ANSI代码 |
PST 671U |
PST 671UA |
PST671UB |
PST 671UC |
|
纵差差动速断 |
87U |
* |
|
|
|
|
纵差差动保护 |
87T |
* |
|
|
|
|
纵差故障分量差动 |
87T |
* |
|
|
|
|
复压方向过流保护 |
67P |
* |
|
* |
* |
|
复压过流保护 |
50P |
* |
|
* |
* |
|
零序方向过流保护 |
67N |
* |
|
* |
|
|
零序过流保护 |
50N |
* |
|
* |
|
|
间隙保护 |
50N |
* |
|
* |
|
|
零序过压保护 |
59N |
* |
|
* |
|
|
过流保护 |
50/51 |
* |
|
* |
* |
|
过负荷告警 |
49 |
* |
* |
* |
* |
|
CT 断线告警 |
|
* |
* |
* |
* |
|
PT断线告警 |
|
* |
|
* |
* |
|
差流越限告警 |
|
* |
* |
|
|
|
故障录波 |
FR |
* |
* |
* |
* |
|
序号 |
名称 |
主要技术数据 |
|||
|
输入输出接口资源 |
|||||
|
1 |
模拟量输入 |
PST 671U |
48路 |
||
|
PST 671UA |
12路 |
||||
|
PST 671UB、PST 671UC |
12路 |
||||
|
2 |
开关量输入 |
PST 671U ：23路；PST 671UA 、PST 671UB、PST 671UC ：5路 |
|||
|
3 |
开关量输出（信号） |
PST 671U ：14路；PST 671UA 、PST 671UB、PST 671UC ：11路 |
|||
|
4 |
开关量输出（跳闸） |
PST 671U：29路； PST 671UA 、PST 671UB、PST 671UC ：10路 |
|||
|
录波、通讯、对时、界面、安装 |
|||||
|
1 |
故障录波 |
128次 |
|||
|
2 |
事件记录 |
500次 |
|||
|
3 |
录波格式 |
COMTRADE |
|||
|
4 |
通讯接口 |
三以太网（RJ45或LC） |
|||
|
5 |
通讯规约 |
DL/T 667-1999 和 DL/T 860 |
|||
|
6 |
对时 |
空接点、有源24V、IRIG-B、IEC 61588 |
|||
|
7 |
人机界面 |
320 x 240彩色触摸屏 |
|||
|
8 |
安装尺寸 |
PST 671U |
4U高 19”机箱，451.6W x 177H x 291L |
||
|
PST 671UA， PST 671UB， PST 671UC |
4U高 （1/2）19”机箱，206W x 177H x 291L |
||||
|
主要保护技术指标 |
|||||
|
1 |
交流输入回路精确工作范围 |
相电压：0.2V-200V |
|||
|
零序电压：0.2V-600V |
|||||
|
电流：0.04In-40In |
|||||
|
2 |
模拟量测量精度 |
误差：不超过±2% |
|||
|
3 |
差动整组动作时间 |
差动速断保护（1.5倍定值）：不大于20ms |
|||
|
差动保护（1.5倍定值）：不大于30ms |
|||||
|
4 |
后备整组动作时间 |
动作时间误差：小于40ms或1% |
|||
|
数字化站接口 |
|||||
|
1 |
采样数据标准 |
DL/T 860.92组网及点对点 |
|||
|
2 |
开关量数据标准 |
DL/T 860.81组网及点对点 |
|||
|
3 |
光纤类型 |
多模（中心波长1310nm） |
|||
|
4 |
接口类型 |
LC |
|||
|
5 |
发送功率 |
-20～-14dBm |
|||
|
6 |
接收灵敏功率 |
-31～-14dBm |
|||
