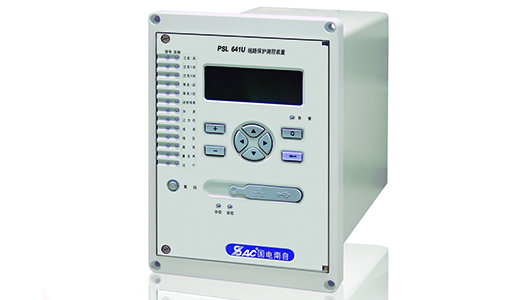

PS 640U系列保护测控装置
产品概述

 继承了PS 640系列的新产品

 保护测控一体装置,具有遥信、遥测、遥控及故障录波功能

 集成了三相一次重合闸和三相跳合闸操作回路

 支持电力行业通信标准DL/T 860

 支持电力行业通信标准DL/T 667-1999

 采用了公司EDP通用平台,具有公司EDP通用平台的特色和主要技术性能

应用概述

  适用于35kV及以下电压等级中性点非直接接地系统

  包括下面六个子系列

· PSL 640U 适用于输电线路保护测控

· PSC 640U适用于电容器保护测控

· PST 640U适用于变压器和电抗器保护测控

· PSP 640U备用电源自投装置

· PSM 640U适用于3-10kV交流高压电动机保护测控

· PSV 640U适用于两段母线电压的保护、测量及电压并列解列

产品功能

 PSL系列装置功能配置

保护功能

ANSI代码

产品型号

641U

642U

643U注1

646U

基本型





基本型

D型注2

三段式相间距离

21P



*







纵联电流差动保护

87







*



差动速断











*

比率差动

87









*

三段式复压方向过流保护



*

*

*

*

*

二段式零序方向过流保护

67N

*

*

*

*

*

双回线相继速动





*







不对称故障相继速动





*







零序电流告警



*

*



*

*

小电流接地选线



*

*



*

*

加速保护



*

*



*



充电保护







*





三相一次重合闸

79

*

*



*



同期合闸

25

*

*

*

*



低压减载

29U

*

*



*



低周减载

81U

*

*



*



非电量保护











*

零序过压保护











*

过负荷保护



*

*



*

*

TV断线



*

*

*

*

*

测控功能



*

*

*

*

*

应用范围

≤35kV

系统馈线

≤35kV

重要线路

≤35kV

系统母联

≤35kV

重要线路

≤35kV

线变组


注1:适用于母联保护测控装置

注2:适用于35kV及以下电压等级双圈变压器的线路变压器组光纤差动保护。


PSC系列装置功能配置

保护功能

ANSI代码

产品型号

641U

643U

648U注4

二段过流保护

51

*

*



二段零序保护

51N

*

*



反时限保护



*

*



欠压保护

27

*

*



过压保护

59

*

*



不平衡保护注5



*

*



自投切



*

*



全电压保护





*



全电流保护





*



单次谐波电压保护





*



单次谐波电流保护





*



低压切电抗器







*

低压投电容器







*

过压投电抗器







*

过压切电容器







*

TV断线



*

*

*

测控功能



*

*



应用范围

电容器常规保护

电容器谐波保护

无功投切

注4:PSC 648U为无功投切装置

注5:电容器不平衡保护通过选用不同交流插件实现不平衡电流或不平衡电压保护功能,订货时注明

PSV系列装置功能配置

保护功能

   ANSI代码

ANSI代码

产品型号

641U





基本型注11

J型注12

低电压



*

*

过电压



*

*

零序过压



*

*

TV断线



*

*

非电量保护



*

*

电压并列、解列





*

应用范围

单段母线TV保护

两段母线TV保护及并列

注11:PSV641U适用于一段母线。

注12:PSV641UJ适用于二段母线。

PST系列装置功能配置

保护功能

ANSI代码

产品型号

641U

642U

644U

645U

648U注7











基本型

D型注6



差动速断



*







*

*

比率差动保护



*







*

*

三段式复压闭锁过流保护





*



*

*



二段式过流保护













*

二段式零序保护





*









高压侧三段式零序保护









*

*



低压侧三段式零序保护









*

*



电流启动通风





*









电流闭锁调压





*









加速保护





*



*

*



过负荷





*



*

*

*

零序过压保护









*

*



低电压保护









*

*



非电量保护







*

*

*

*

TA断线



*







*

*

TV断线





*



*

*



测控功能





*



*

*



F-C闭锁











*



应用范围

变压器差动保护

变压器后备保护

变压器非电量保护

所(厂用变保护

电抗器

保护测控

注6:适用于容量≥2000kW的厂用变压器保护,带差动保护功能、FC闭锁。

注7:PST 648U电抗器保护测控装置。

PSP系列装置功能配置

保护功能

    ANSI代码

产品型号

641U

典型备用电源自投方式

51

*

过负荷联切

51N

*

二段式复压过流保护



*

一段式零序过流保护

27

*

充电保护

59

*

TV断线



*

测控功能



*

应用范围

备用电源自投

PSM系列装置功能配置

保护功能

  ANSI代码

产品型号

641U

基本型

D型

S型

差动速断

87



*

*

比率差动

87



*

*

磁平衡差动





*

*

二段式过电流保护



*

*

*

过负荷



*

*

*

非全相运行保护



*

*

*

过热保护



*

*

*

长起动、堵转保护



*

*

*

低电压



*

*

*

过电压



*

*

*

零序电压保护



*

*

*

二段式零序电流保护



*

*

*

二段式负序电流保护



*

*

*

非电量保护



*

*

*

TV断线



*

*

*

F-C闭锁



*

*

*

低频保护







*

低功率/逆功率保护







*

失步保护







*

(4-20)mA输出



*

*

*

应用范围

3-10kV

交流高压异步电机

3-10kV ,2000kW及以上大型交流高压异步电机

3-10kV

交流高压同步电机






技术特点

序号

名称

主要技术数据


输入输出接口资源


1

模拟量输入

14路


2

开关量输入

14~22


3

开关量输出(信号)

2


4

开关量输出(跳闸)

5~13


5

4~20mA输出

1路(可选)


录波、通讯、对时、界面、安装


1

故障录波

128


2

事件记录

500次


3

录波格式

COMTRADE


4

通讯接口

双以太网、双485、三以太网


5

通讯规约

DL/T 667-1999 和 DL/T 860


6

对时

空接点、有源24V、RS485


7

人机界面

192 x 64液晶点阵


8

安装尺寸

153W x 213.5H x 231L或178W x 213H x 231L


主要保护技术指标


1

交流输入回路精确工作范围

相电压:1V--120V


同期电压:1V--120V


相电流:0.04In--20In


零序电流:0.04In--20In(电阻接地系统),0.02--12A(小电流接地系统)


2

模拟量测量精度

误差:不超过±2%


3

整组动作时间

差动保护:不大于35ms


距离I段(0.7倍整定值)动作时间:小于40ms


电流速断:小于40ms


4

暂态超越

不大于5%


5

自动重合闸

检同期元件角度误差:不大于±3%度

测控指标

1

采样回路精确工作范围

电压:1V--120V

电流:0.002In--1.2In

2

电流电压精度

不超过0.2%

3

功率精度

不超过0.5%

4

频率精度

±0.01Hz

5

SOE分辨率

2ms

6

遥信传输延时

≤1s

7

遥控响应时间

≤1s

8

遥测传输延时

≤3s

数字化站接口

1

数据标准

DL/T 860.92组网及点对点,GB/T 20840.8/F53

2

信号

点对点或组网模式下的GOOSE开入开出

3

采样模式

数字采样,传统采样

4

对时方式

光纤B码、SNTP、IEC 61588
