◆ 用于智能变电站的数字化过程层装置
◆ 可配合三相断路器实现其数字化及智能化要求，亦可用于对母线刀闸的信号采集及控制

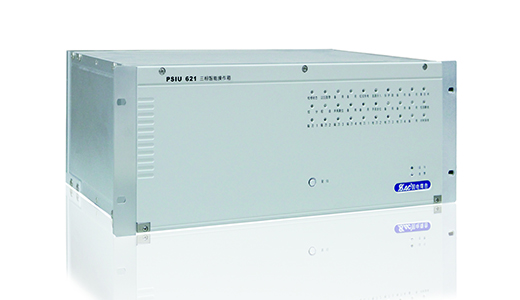

◆ PSIU 621系列智能单元按双CPU结构设计，双CPU分别负责智能操作箱和合并单元采样功能
◆ 具备8～12路光纤100M以太网口接口，通过灵活配置，可兼容组网、点对点连接方式，满足不同电压等级、不同间隔的通信接口要求
◆ 多种二次操作回路功能，包含跳合闸、压力闭锁、防跳、控回断线等常规二次操作回路
◆ 采用IEC 61850-8-1 GOOSE通信服务、9-2采样值服务， IEEE 60044-8 FT3帧格式（兼容5M/10Mbit/s编码速率）等主流通信规约
◆ 采用了公司EDP通用平台，具有公司EDP通用平台的特色和主要技术性能
◆ 适用于三相断路器的智能数字化接口
◆ 包括4个子型号
· PSIU 621GC-B-S：三相智能终端基本功能
· PSIU 621GC-B-E：在PSIU 621GC-B-S基础上扩展了IO数量
· PSIU 621GU：在PSIU 621GC-B-S基础上增加了间隔MU功能
· PSIU 621GU-E：在PSIU 621GU基础上进行升级，可用于主变低压侧
|
功能
|
产品型号 |
|||
|
PSIU 621GC-B-S |
PSIU 621GC-B-E |
PSIU 621GU |
PSIU 621GU-E |
|
|
三相开关跳闸 |
* |
* |
* |
* |
|
分相开关跳闸 |
|
|
|
|
|
MU功能 |
|
|
* |
* |
|
本体终端 |
|
|
|
|
|
本体保护 |
|
|
|
|
|
母线刀闸控制 |
* |
* |
* |
* |
|
直流量采集 |
* |
* |
* |
* |
|
二次操作回路 |
* |
* |
* |
* |
|
|
序号 |
名称 |
主要技术数据 |
|
|
录波、通讯、对时、界面、安装 |
||
|
|
1 |
事件记录 |
1000次 |
|
|
2 |
通讯接口 |
光纤以太网 光纤同步串口 |
|
|
3 |
通讯规约 |
DL/T 860.92 DL/T 860.81 GOOSE GB/T 20840.8 |
|
|
4 |
对时 |
IRIG-B，IEC 61588 |
|
|
5 |
安装尺寸 |
4U高19 ”机箱， 451.6W×177H×291L |
|
|
采样及同步精度 |
||
|
|
1 |
交流采样精确度 |
电压误差：不超过± 0.2% |
|
|
测量电流误差：不超过± 0.2% |
||
|
|
保护电流误差：不超过±1% |
||
|
|
2 |
直流测量精度 |
4-20mA采集误差：不超过± 0.5% |
|
|
0-5V采集误差：不超过± 0.5% |
||
|
|
3 |
同步精度 |
智能终端CPU<1ms |
|
|
合并单元CPU<1?s |
||
|
|
4 |
采样延迟时间 |
不经级联：558?s |
|
|
经级联：1308?s |
||
|
|
5 |
守时精度 |
丢失同步10min后，小于4?s |
|
|
6 |
交流输入回路工作范围 |
相电压： 0.2 V～120V |
|
|
同期电压：0.2 V～120V |
||
|
|
电流： 0.04In～40In |
||
|
|
7 |
跳合闸动作时间 |
＜7ms（从收到GOOSE报文到节点输出） |
|
|
8 |
开入回路响应时间 |
小于10ms（从硬节点开入到GOOSE报文输出，含消抖时间） |
|
|
光纤以太网通信接口 |
||
|
|
1 |
光纤种类 |
62.5/125μm多模光纤，工作波长1310nm |
|
|
2 |
光纤接口 |
ST接口 |
|
|
3 |
发送功率 |
-20～-14dbm |
|
|
4 |
接收灵敏功率 |
-31～-14dbm |
|
|
5 |
传输距离 |
≤1.5km |
|
|
6 |
接口数量 |
8路(单CPU)、12路(双CPU) |
|
|
7 |
接口规约 |
DL/T 860.92，报文发送间隔抖动小于10?s DL/T 860.81，GOOSE |
|
串口光纤通信接口 |
|||
|
1 |
光纤种类 |
62.5/125μm多模光纤，工作波长850nm |
|
|
2 |
光纤接口 |
ST接口 |
|
|
3 |
发送功率 |
-19～-10dBm |
|
|
4 |
接收灵敏功率 |
-24～-10dBm |
|
|
5 |
接口数量 |
输入：2路 |
|
|
6 |
传输距离 |
≤2km |
|
|
7 |
接口规约 |
||
