◆ 为保护测控一体装置，具有遥信、遥测、遥控及故障录波功能
◆ 集成了三相一次重合闸和三相跳合闸操作回路
◆ 支持电力行业通信标准DL/T 860
◆ 支持电力行业通信标准DL/T 667-1999

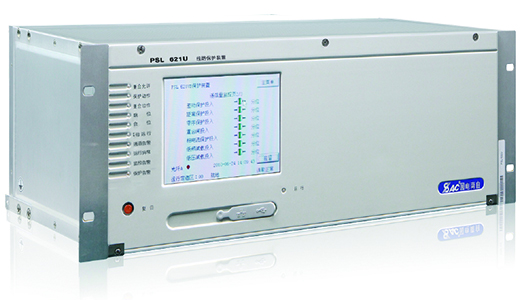

◆ 包括 PSL 621U、PSL 623U、PSL 626U三个子系列
· PSL 621U、PSL 623U 适用于110 kV电压等级中性点直接接地系统
· PSL 626U 适用于 66 kV电压等级中性点非直接接地系统
|
保护功能 |
ANSI代码 |
产品型号 |
||
|
621U |
623U |
626U |
||
|
纵联电流差动保护 |
87 |
* |
* |
* |
|
距离保护 |
21 |
* |
|
* |
|
零序方向过流保护 |
67N |
* |
* |
|
|
方向相过流保护 |
67 |
|
* |
* |
|
双回线相继速动 |
|
* |
|
* |
|
不对称故障相继速动 |
|
* |
|
* |
|
合闸加速保护 |
|
* |
* |
* |
|
三相一次重合闸 |
79 |
* |
* |
* |
|
过负荷保护 |
|
* |
* |
* |
|
CT断线 |
|
* |
* |
* |
|
PT断线 |
|
* |
* |
* |
|
测控功能 |
|
* |
* |
* |
|
应用范围 |
110 kV 中性点直接接地 |
66 kV 中性点非直接接地 |
||
|
序号 |
名称 |
主要技术数据 |
||
|
输入输出接口资源 |
||||
|
1 |
模拟量输入 |
8~12路 |
||
|
2 |
开关量输入 |
20路 |
||
|
3 |
开关量输出（信号） |
保护动作（2组不保持、1组保持）、重合闸动作（2组不保持、1组保持）、过负荷告警（至少1组不保持）、通道告警（至少1组不保持）、运行异常（至少1组不保持）、装置故障告警（至少1组不保持） |
||
|
4 |
开关量输出（跳闸等出口） |
保护跳闸（2组+1组备用）、重合闸（1组）、永跳（1组）、远传1开出（1组）、远传2开出（1组） |
||
|
录波、通讯、对时、界面、安装 |
||||
|
1 |
故障录波 |
128次 |
||
|
2 |
事件记录 |
500次 |
||
|
3 |
录波格式 |
COMTRADE |
||
|
4 |
通讯接口 |
双485、三以太网 |
||
|
5 |
通讯规约 |
DL/T 667-1999和DL/T 860 |
||
|
6 |
对时 |
空接点、有源24V, RS485三种接口，均支持IRIG-B格式时间码对时 |
||
|
7 |
人机界面 |
320 x 240液晶点阵 |
||
|
8 |
安装尺寸 |
|||
|
主要保护技术指标 |
||||
|
1 |
交流输入回路精确工作范围 |
相电压：0.2V--120V |
||
|
同期电压：0.2V--120V |
||||
|
电流：0.04In--40In |
||||
|
2 |
模拟量测量精度 |
误差：相对误差不大于2.5%或绝对误差不大于0.01 In |
||
|
3 |
整组动作时间 |
差动保护：不大于30ms |
||
|
距离Ⅰ段（0.7倍整定值）动作时间：不大于30ms |
||||
|
零序过流Ⅰ段：不大于25ms |
||||
|
相过流Ⅰ段：不大于40ms |
||||
|
4 |
暂态超越 |
不大于5% |
||
|
5 |
自动重合闸 |
检同期元件角度误差：不大于±3度 |
||
|
测控指标 |
||||
|
1 |
采样回路精确工作范围 |
电压：0.2V--120V |
||
|
电流:0.002In--2In |
||||
|
2 |
电流电压精度 |
不超过0.2% |
||
|
3 |
功率精度 |
不超过0.5% |
||
|
4 |
频率精度 |
±0.01Hz |
||
|
5 |
SOE分辨率 |
≤1ms |
||
|
6 |
遥信传输延时 |
≤1s |
||
|
7 |
遥控响应时间 |
≤1s |
||
|
8 |
遥测传输延时 |
≤3s |
||
|
数字化站接口 |
||||
|
1 |
数据标准 |
DL/T 860.92组网及点对点 |
||
|
2 |
信号 |
点对点或组网模式下的GOOSE开入开出 |
||
|
3 |
采样模式 |
数字采样和 GOOSE开入开出；传统采样和传统开入开出 |
||
|
4 |
对时方式 |
IRIG-B、光纤B码、SNTP、IEEE1588等 |
||
